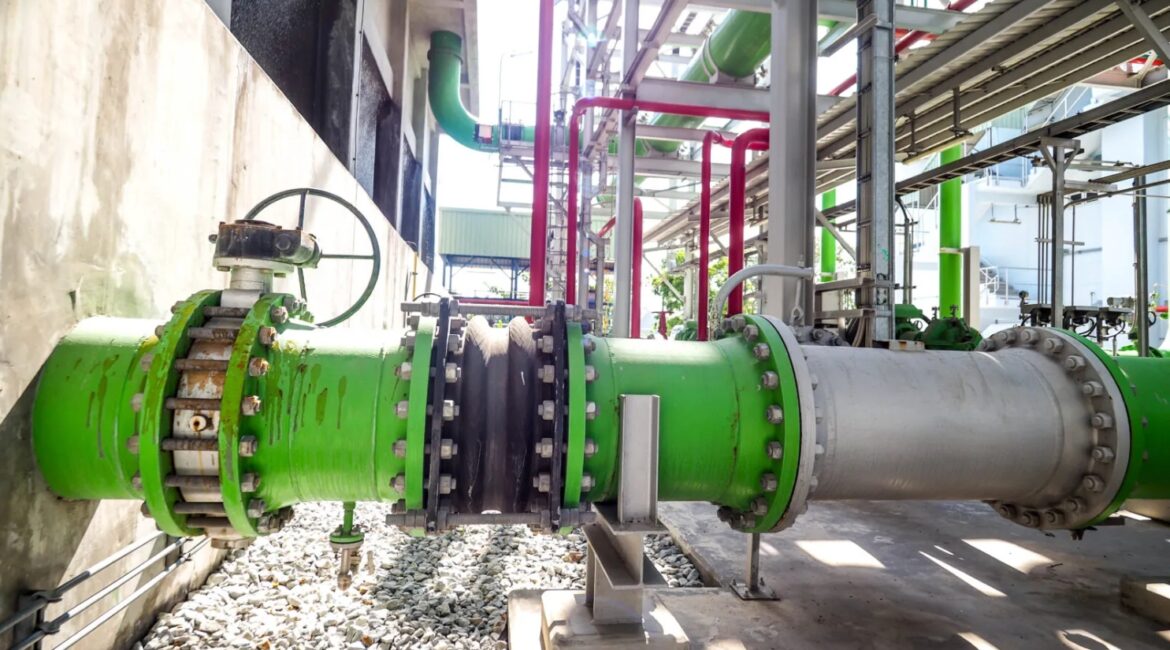

Герметизация фланцев: полное руководство по выбору герметика и технологии
Герметизация фланцев, фланцевоого соединения — один из самых распространённых типов разъёмных соединений в промышленности, на транспорте и в инженерных системах. От его герметичности зависит работа трубопроводов, насосов, редукторов, теплообменников и множества других узлов. Но даже правильно спроектированный фланец может дать течь, если герметик выбран неправильно или нанесён с нарушением технологии.
В этом руководстве мы разберём, какие бывают фланцевые соединения, чем отличаются анаэробные и силиконовые герметики, как выбрать подходящий состав и как правильно выполнить герметизацию.
Что такое фланцевое соединение
Фланцевое соединение — это разъёмное соединение двух деталей, при котором их плоские поверхности (фланцы) прижимаются друг к другу с помощью болтов, шпилек или других крепёжных элементов. Герметичность обеспечивается либо плотным контактом металлических поверхностей, либо прокладкой, либо слоем герметика.
Фланцевые соединения применяются в:
- трубопроводах высокого и низкого давления,
- насосах, компрессорах, редукторах,
- корпусах двигателей, коробок передач, мостов,
- теплообменниках, ёмкостях, резервуарах,
- инженерных системах отопления, водоснабжения, газоснабжения.
Виды фланцевых соединений
С точки зрения герметизации фланцевые соединения делятся на три типа: жёсткие, эластичные и динамические. Каждый тип предъявляет свои требования к герметику.
Жёсткие фланцевые соединения
Жёсткие фланцевые соединения — это соединения, в которых обе поверхности металлические и плотно прилегают друг к другу. Прокладка может отсутствовать или быть минимальной толщины. Такие соединения используются в трубопроводах, корпусах насосов, редукторах, коробках передач.
Особенности герметизации: герметик работает в тонком зазоре (до 0,25 мм) между металлическими поверхностями. Требуется мгновенная герметичность после сборки, устойчивость к маслам, топливу и высоким температурам.
Подходящие герметики: анаэробные составы — Loctite 518, Loctite 510, Loctite 574, Loctite 5188, Loctite 549.
Эластичные фланцевые соединения
Эластичные фланцевые соединения — это соединения, в которых между фланцами установлена упругая прокладка (резиновая, паронитовая, силиконовая). Прокладка компенсирует неровности поверхностей, вибрации и тепловые деформации. Герметик в таких соединениях работает совместно с прокладкой, усиливая её свойства.
Особенности герметизации: герметик должен сохранять эластичность после отверждения, выдерживать вибрацию и перепады температур, не разрушать материал прокладки.
Подходящие герметики: силиконовые составы — Loctite 5699, Loctite SI 5910, Loctite SI 5900, Loctite SI 5920. Также подходит незастывающий уплотнитель Loctite 5923.
Динамические фланцевые соединения
Динамические фланцевые соединения — это соединения, которые работают в условиях постоянного движения, вибрации или циклических нагрузок. Это фланцы, соединяющие вращающиеся или перемещающиеся детали: корпуса подшипников, узлы с интенсивной вибрацией, соединения в подвижных механизмах.
Герметизация фланцев и ее особенности: герметик должен быть устойчив к вибрации, не растрескиваться со временем, сохранять эластичность и не терять герметичность при циклических нагрузках. Для таких соединений особенно важна тиксотропность — способность не стекать с вертикальных поверхностей.
Подходящие герметики: эластичные силиконовые составы (Loctite 5699, Loctite SI 5910) и незастывающие уплотнители (Loctite 5923), которые сохраняют эластичность и не растрескиваются при постоянной вибрации.
Чем отличаются анаэробные и силиконовые герметики
| Параметр | Анаэробные | Силиконовые |
|---|---|---|
| Принцип отверждения | В отсутствие воздуха, в зазоре между металлами | Под воздействием влаги воздуха |
| Материалы | Только металлы | Металлы, пластики, стекло, керамика |
| Максимальный зазор | 0,25–0,5 мм | до 6 мм |
| Эластичность | Жёсткий шов | Эластичный шов |
| Температурный диапазон | до +150°C (некоторые до +200°C) | до +205°C (кратковременно до +325°C) |
| Применение | Жёсткие фланцы | Эластичные и динамические фланцы |
Как выбрать герметик для фланца
Выбор герметика зависит от типа соединения, условий эксплуатации и материала фланцев.
1. По типу соединения
- Жёсткие фланцы: Loctite 518, Loctite 510, Loctite 574, Loctite 549.
- Эластичные фланцы: Loctite 5699, Loctite SI 5910, Loctite SI 5900.
- Динамические фланцы: Loctite 5923, Loctite SI 5920.
2. По температуре
- До +150°C: большинство анаэробных герметиков.
- До +200°C: Loctite 5699 (до +205°C), Loctite 510 (до +200°C).
- До +350°C: Loctite SI 5920 (для выхлопных систем).
3. По материалу фланцев
- Сталь, чугун: анаэробные и силиконовые герметики.
- Алюминий: Loctite 5188 (повышенная эластичность для пассивных металлов).
- Пластик: Loctite SI 5331 (специально для пластиковых соединений).
4. По условиям эксплуатации
- Контакт с маслами и топливом: Loctite 518, Loctite 5699.
- Питьевая вода и газ: герметики с сертификатами NSF, DVGW, WRAS (например, Loctite 577).
- Высокие температуры: Loctite 5699, Loctite SI 5920.
- Вибрация: Loctite 5923.
Технологическая герметизация фланцев
- Подготовка поверхности: удалите остатки старой прокладки, грязь и масло. Обезжирьте поверхность с помощью очистителя Loctite 7063 или Loctite 7061. Дайте высохнуть.
- Нанесение герметика: нанесите непрерывный валик герметика на одну из фланцевых поверхностей по периметру, обходя крепёжные отверстия. Для анаэробных составов — тонкий слой, для силиконовых — валик толщиной 3–6 мм.
- Сборка: соедините фланцы и затяните болты крест-накрест с требуемым моментом. Не затягивайте чрезмерно — это может выдавить герметик.
- Отверждение: для анаэробных герметиков — мгновенная герметичность при низком давлении, полное отверждение 24 часа. Для силиконовых — начальное схватывание 1 час, полное отверждение 24 часа.
- Проверка: проверьте герметичность низким давлением (<0,05 МПа) сразу после сборки.
- Удаление излишков: заполимеризованный герметик удаляется механически или с помощью очистителя Loctite SF 7200.
Типичные ошибки при герметизации фланцев
- Грязная или масляная поверхность: герметик не прилипнет. Обязательно обезжирьте поверхность.
- Слишком много герметика: излишки выдавятся внутрь системы и могут забить фильтры. Наносите тонкий слой.
- Использование анаэробного герметика на пластике: он не отвердеет. Для пластиков — только силиконовые составы.
- Недостаточная затяжка: герметик не заполнит зазор. Затягивайте болты крест-накрест.
- Нагрузка до отверждения: соединение даст течь. Дайте герметику набрать прочность.
Заключение
Герметизация фланцев — это задача, которая решается правильным выбором герметика и соблюдением технологии. Для жёстких фланцев подходят анаэробные составы, для эластичных и динамических — силиконовые и незастывающие уплотнители. Главное — подготовить поверхность, нанести герметик тонким слоем и дать ему отвердеть.
Подобрать герметик Loctite для вашего фланцевого соединения можно в нашем каталоге.
